探討暖通空調的泵最低運行頻率
2020-11-13 08:03:01力士霸泵業
手機掃一掃
作為建筑領域心臟的水泵，變頻器的應用越來越廣泛，比如暖通空調冷卻泵、給水泵、消防泵巡檢、音樂噴泉等等。
泵在設計過程中，設計揚程都放有一定的余量，特別對于新系統，配套泵的揚程往往高于實際使用所需揚程。通過變頻器，調節水泵轉速，可以調節水泵揚程至實際需要數值。
泵變頻過程中，經常有人咨詢最低頻率問題，有人回答25Hz，也有人回答30Hz，也有人回答5Hz，到底這幾個參數對不對？準確數值多少？控制系統里最低頻率設置不準對泵控制有無影響等，我們來一起討論一下。
上述中提及，在建筑領域分幾個應用，所以我也根據不同應用分別討論，此次先條論暖通空調冷卻泵最低頻率。
針對有人回答的25Hz、30Hz、5Hz，我們先聊聊這三個數的由來。
其實這三個數值都來自泵的驅動設備：電機，而非泵。暖通空調泵配套電機（非集成變頻器型）主要是鼠籠式異步風冷電機，通用風冷電機又分為風扇轉子同軸電機和獨立風扇電機。
隨著風扇轉子同軸電機技術的提高，各電機廠家承諾支持變頻驅動，但有的廠家運行參數為30~50Hz，有的參數為25~50Hz，25、30Hz由此而來。獨立風扇電機由于風扇獨立供電，不受變頻器控制，轉速基本恒定，電機廠家基本提供5~50Hz參數，最低頻率5Hz由此而來。
既然以上三個參數為電機參數，而非泵參數，那泵的最低運行頻率多少？
泵的最低運行頻率需根據管路特性進行計算所得。

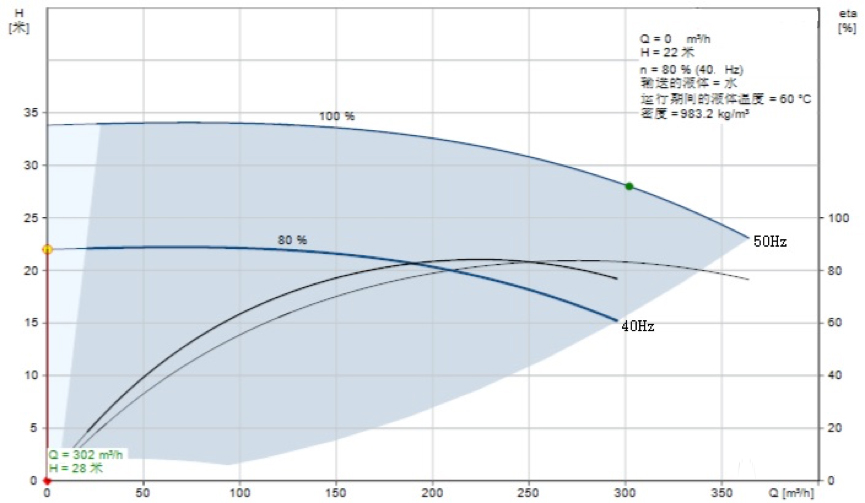

為了更好的解釋，我們來舉個例子闡述，某暖通系統，設計給定每臺泵參數（流量：302m/h，揚程：28m），管損22m，假設實際使用參數也為此參數。根據此參數，泵選型為如下圖泵，此泵經過變頻計算，40Hz閉閥揚程為22m，此泵最低運行頻率為40Hz。
為何最低運行頻率為40Hz呢？
如果頻率低于40Hz，泵的揚程低于22m，低于管損值，泵出口無法提供推開止回閥的壓力，泵處于悶打狀態，已無運行意義，而且長時間悶打會導致液體不斷升溫，水泵故障。所以最低運行頻率為40Hz。
也有人提出疑問，有些泵供應商提供水泵最低流量為額定流量的10%，算最低頻率是否應該按此值計算。此參數是考慮到效率、水泵葉輪特性等方面給定的，閉閥情況比此參數更不利，最不利點計算更準確。
