細說關于水泵并聯流量衰減那些事
2020-07-27 16:55:44力士霸泵業
手機掃一掃
水泵并聯使用在如今已經較為常見，并聯使用的原因大致有如下幾點：
1、 建筑物模型會有明確的開啟比例，例如展館采暖系統。
2、 主機受體量限制拆為多臺并聯使用。
3、 水泵設計參數與常規單泵參數不匹配。
4、用戶系統模型負載變動較大。
此時會考慮使用多臺水泵并聯，拆分系統流量來處理，拆分時就會產生一個困擾多年的問題，水泵并聯使用下，流量衰減如何？這個問題從設計角度多次被提及，但仍沒有準確數據給出指導。
今天我們來分析一下水泵并聯衰減情況究竟如何。

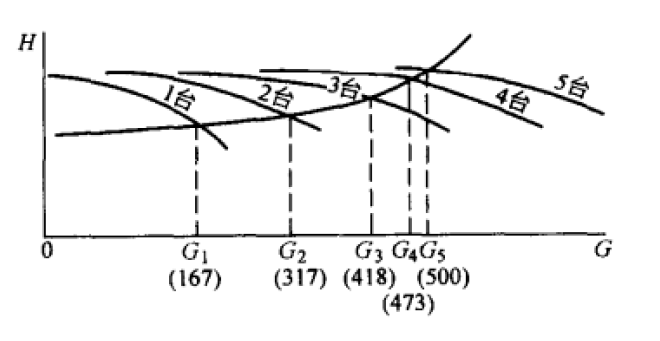

翻閱很多學術資料中，關于水泵并聯都有類似如下的一個配圖，從圖中確實可以看出G1一直到G5的逐步增加流量確實在減小，4臺泵運行和5臺泵運行只差了27m3/h的流量，于是相當一部分人得出結論是多臺水泵并聯時，流量有明顯衰減。
而部分學術資料中還會言之鑿鑿的加上一句結論：
這就說明，一臺泵單獨工作時的流量大于并聯工作時每臺泵的流量。兩臺泵并聯工作時，其并聯工作的流量不可能比單臺泵工作時的流量成倍增加。
但其實我們從曲線圖中可以看出，所謂的流量計算是基于系統阻力模型不變的情況下，也就是說管路系統已經確定，理論上增加水泵而產生的流量衰減，其實變相的已經體現為揚程上升。
這種情況下只在改造項目中可能遇到，并且改造內容也僅限于泵房?jī)?nèi)部的施工，而今天我們所遇到的更多的并聯模型是基于新建項目，管路管徑和閥門都將是按照最終總流量設計的。

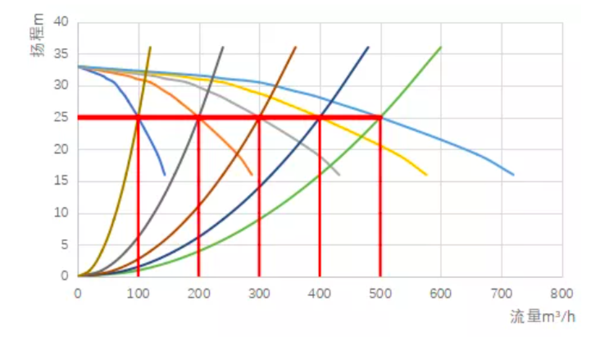

我們可以看下下圖，圖中多臺水泵并聯曲線，對應的系統阻力曲線也已畫出，不同的是阻力曲線不再是一條，而是很多條，這幾條水泵曲線的含義分別是調整出口阻力維持設計壓力不變，水泵的單泵流量都是100m3/h，這個操作是通過調節系統閥門來實現的。
所以從正向來看，當有一臺水泵時，額定參數為100m3/h，25m，當增加一臺水泵時，需要增大閥門開度，使系統阻力曲線穿過200m3/h，25m這一點，此時兩臺水泵分別都是100m3/h，25m，流量正常疊加，后面幾臺情況以此類推。
從反向看，當所有泵同時運行時，每臺泵自平衡出口壓力，獲得共同壓力值的工況點，對應每臺泵的流量都是100m3/h，但若減少水泵數量的同時，不約束系統阻力，此時水泵會出現大流量低揚程的工況點工作，同時也會帶來過載的隱患。
誠然，這一分析是基于系統曲線和水泵曲線來的，實際并聯時可能因?yàn)榻枚诉M(jìn)出口管路異程布置而產生阻力差，水泵工況點略有偏移，總流量可能有少量衰減，但是由于阻力差很小，水流量損失也處于可忽略的數量級內。
摘自：泵友圈
